磁力密封传动原理

磁力密封传动(Magnetic Coupling or Magnetic Drive)是一种非接触式的动力传递方式,常用于需要高度密封性的场合,如化工、制药、食品加工等行业中的反应釜、泵等设备。磁力密封传动的核心在于利用磁场来传递扭矩,避免了传统机械密封可能引起的泄漏问题。

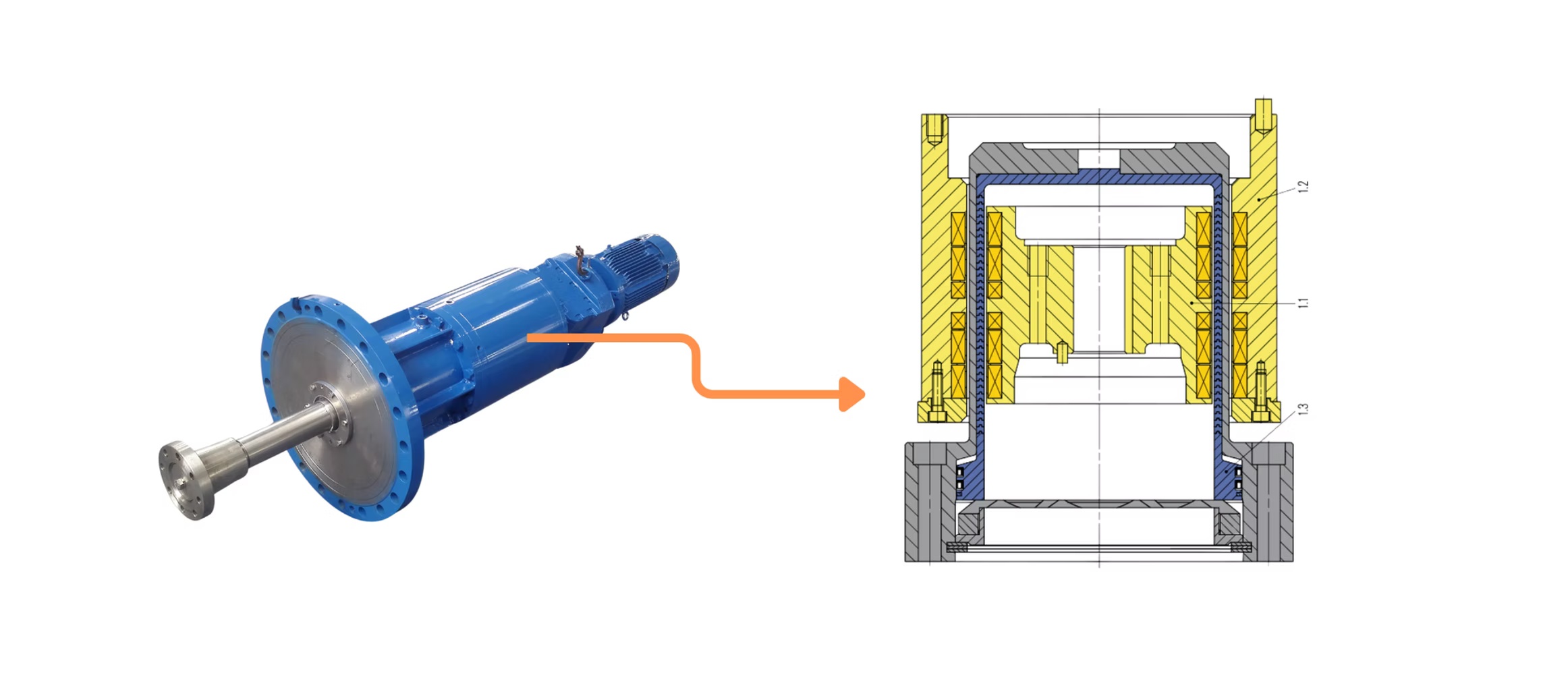

 工作原理

 磁力密封传动的基本原理是利用永磁体之间的相互作用来传递扭矩。通常包括以下组成部分:

 1. 内磁转子:位于设备内部,与搅拌轴或其他需要转动的部分固定连接。

2. 外磁转子:位于设备外部,与电机或其他动力源相连。

3. 隔离罩(Cover Shell):位于内外磁转子之间,是一个非磁性的壳体,通常由不锈钢或其他耐腐蚀材料制成,用于隔离内部介质与外部环境。

 当电机启动时,外磁转子开始旋转,由于磁力的作用,内磁转子也会跟随旋转,从而带动内部的搅拌轴或其他部件。隔离罩的存在使得内部介质无法直接与外界接触,从而实现了完全的密封。

 关键技术要点

 - 磁路设计:合理设计磁路可以最大化扭矩传递效率。磁路的设计要考虑磁铁的排布方式、磁铁的强度以及内外磁转子之间的距离等因素。

- 材料选择:内磁转子和外磁转子通常使用永磁材料,如钕铁硼(NdFeB)等高性能磁性材料。隔离罩则需要选用耐腐蚀、高强度的材料。

- 间隙控制:内外磁转子之间的距离(即隔离罩的厚度)需要精确控制,以确保足够的扭矩传递和系统的稳定性。

- 温度控制:磁性材料的性能会受到温度的影响,因此需要考虑在高温或低温环境下如何维持磁力密封传动的正常工作。

 优势

 1. 无泄漏:由于没有机械接触,所以不存在因磨损或老化而导致的泄漏问题。

2. 维护简便:减少了传统机械密封中的磨损件,降低了维护频率和成本。

3. 适用于腐蚀性介质:由于隔离罩的存在,可以有效防止腐蚀性介质对传动系统造成损害。

4. 安全可靠:在易燃、易爆或有毒介质的处理过程中,磁力密封传动可以提供更高的安全性。

 应用

 磁力密封传动技术广泛应用于需要高密封性的工业设备中,如:

- 反应釜:在化学反应过程中,防止有害物质泄漏,保护操作人员安全。

- 泵:在输送腐蚀性或有毒液体时,确保介质不会泄漏到环境中。

- 混合器:在食品加工或制药行业中,保证生产过程的卫生条件。

自吸式搅拌器

自吸式搅拌器在工作时的基本原理。当自吸式搅拌器旋转时,其叶轮带动周围流体做圆周运动,这一过程中产生的离心力会对搅拌器内部形成抽吸效应,导致搅拌器内部形成一个相对的低压区域(负压区)。这个低压区的存在使得液面上的气体可以通过空心轴或其他设计的通道被吸入搅拌器内部,进而被分散到液体中形成细小的气泡。

 工作原理

 1. 叶轮旋转:当自吸式搅拌器的叶轮开始旋转时,它会带动附近的流体一起旋转。

2. 离心力作用:随着流体旋转速度的增加,离心力随之增大,这会导致靠近叶轮中心的流体被向外推挤。

3. 低压区形成:由于中心部分的流体被向外推挤,中心区域的流体密度降低,形成了一个低压区(或称为负压区)。

4. 气体吸入:这个低压区的存在使得外界的气体(通常是空气)通过搅拌器的空心轴或其他设计好的通道被吸入搅拌器内部。

5. 气泡分散:吸入的气体在叶轮的作用下被分散成细小的气泡,这些气泡均匀地分布在液体中,增加了气液两相之间的接触面积,从而提高了混合效率。

特点与优势

 - 增强混合效果:通过引入气体,可以显著增加液体中的湍流度,从而提高混合效率。

- 节约能源:相比于传统的需要额外供气系统的搅拌装置,自吸式搅拌器能够利用自身的结构特点实现气体吸入,从而节省能源。

- 简化系统:不需要额外的供气系统,简化了设备配置和维护工作。

 应用场景

 自吸式搅拌器适用于需要气液混合或液体充氧的应用场合,如:

- 污水处理:用于曝气池中,增加水体中的氧气含量,促进生物降解有机污染物。

- 发酵工业:在生物发酵过程中,为培养基提供充足的氧气,促进微生物生长。

- 化工生产:某些化学反应需要氧气或其他气体参与,自吸式搅拌器可以提供所需的气源。

- 食品加工:在某些饮料或食品的生产过程中,需要充气以改变产品的质地或口感。

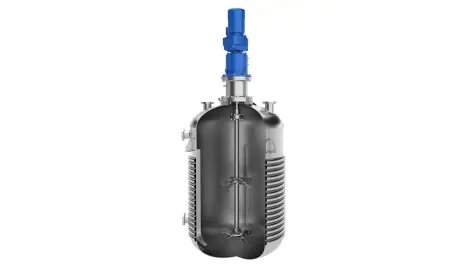

聚苯硫醚磁力密封反应釜

聚苯硫醚(PPS)工艺和化学是指聚苯硫醚的生产和性能,也称为PPS,是一种高性能的工程热塑性塑料。聚苯硫醚因其优异的热稳定性、耐化学性和机械性能而受到重视。由于其能够承受恶劣的环境,它被广泛应用于汽车、电子和其他行业。



合成:聚苯硫醚通常通过缩聚反应合成,该反应涉及二卤代芳香族化合物(如对二氯苯)与硫化钠在极性溶剂(通常是N-甲基吡咯烷酮(NMP))中的反应。



一般的合成反应可以写成:


n C6H4Cl2+n Na2S→-(Ph-S)-n+2n NaCln C6H4Cl2+n Na2S→-(Ph-S)-n+2n NaCl

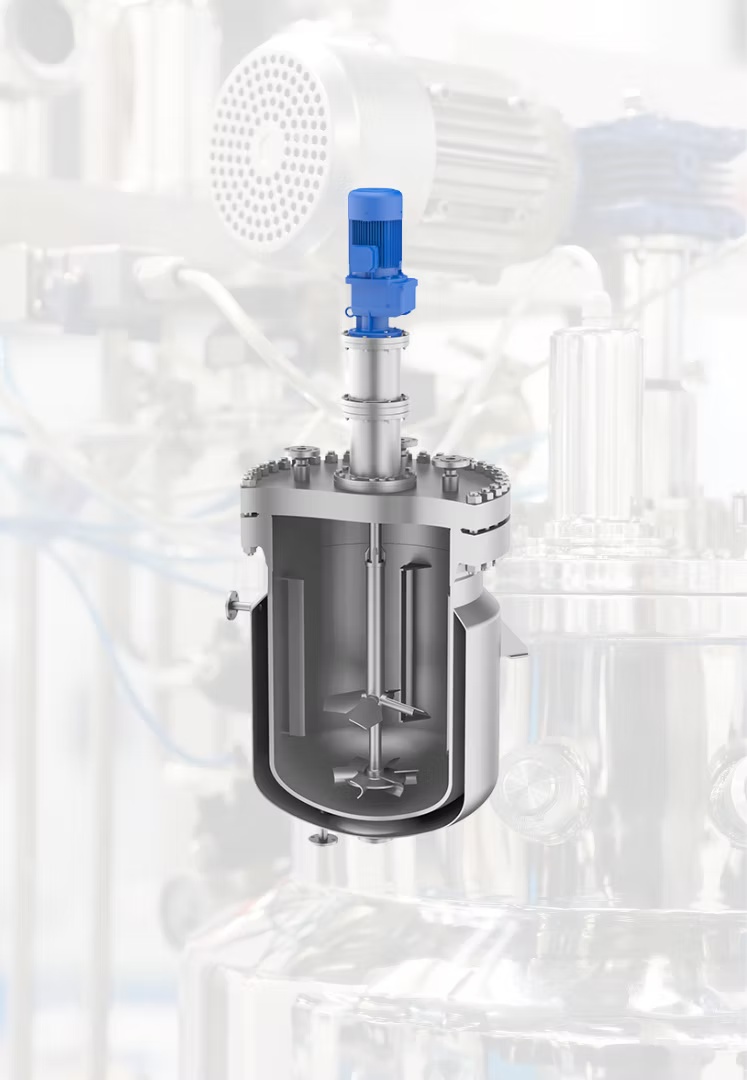

SK1000 磁力密封加氢反应釜

磁力密封加氢反应釜是一种专为加氢反应设计的设备,它利用磁力密封技术来确保在高压、高温环境下工作的安全性。磁力密封技术通过磁场传递动力,避免了传统机械密封可能引起的泄漏问题,特别适用于处理高压氢气和其他易燃、易爆或有毒物质的情况。

工作原理

磁力密封加氢反应釜的核心在于磁力耦合器,它由内外两个磁转子组成。内磁转子与反应釜内部的搅拌轴相连,而外磁转子则与驱动电机相连。当电机驱动外磁转子旋转时,通过磁场的作用,内磁转子也随之旋转,从而带动搅拌轴和搅拌叶片转动。在此过程中,反应釜内部的介质与外部环境完全隔离,由非磁性材料制成的隔离罩(也称作隔膜或护罩)来实现密封。

特点

1. 高安全性:磁力密封技术确保了反应釜内部介质不会泄漏到外部环境中,尤其适用于处理高压氢气等危险介质。

2. 可靠的密封性能:采用磁力密封代替传统的机械密封,减少了因磨损或老化导致的泄漏风险。

3. 适用于多种介质:可以处理腐蚀性、毒性或高粘度的介质,适用于化工、制药等多个行业。

4. 易于维护:由于磁力密封系统中的部件较少,维护相对简单,降低了维护成本。

5. 高效混合:通过合理的搅拌设计,可以实现高效的混合,提高加氢反应的效率和产品质量。

 技术规格

磁力密封加氢反应釜的技术规格通常包括:

- 工作压力:通常能够承受几十个大气压的压力,以满足加氢反应所需的高压条件。

- 工作温度:根据反应类型的不同,可设计在较宽的温度范围内工作,如从低温到几百度摄氏度。

- 容积大小:根据实际应用需求,可提供从几十升到几百升甚至更大的容积。

- 搅拌速度:可以根据工艺要求调节搅拌速度,以适应不同的反应条件。

 应用场景

磁力密封加氢反应釜广泛应用于化工、制药、石油加工等领域,特别是在需要进行加氢反应的应用中,如:

- 石油裂解产物的加氢处理:去除硫、氮等杂质,提高油品质量。

- 化工原料的加氢改性:将不饱和化合物转化为饱和化合物,改善产品的物理和化学性质。

- 制药过程中某些活性成分的合成:需要在高压氢环境下进行的化学反应。
